第1章 总则

1.1 总体要求

1.1.1 本技术规范书适用于城发环保能源（昌吉）有限公司生产现场设备标识牌、管道介质流向及警示线的设计、制作与供货项目。

1.1.2 本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文。卖方应保证提供符合本规范书和现行工业标准的、功能齐全的、全新的、符合工艺要求的优质产品及相应服务。

1.1.3 卖方所提供的产品，必须是技术和工艺成熟先进，并有多台同类产品已投产，且经过多年连续运行实践已证明是成熟、安全可靠的优质产品。

1.1.4 合同签订后10天内，卖方提供标识系统完整的方案、样式、固定方式和工艺要求，由买方进行确认。

1.1.5 卖方须执行本技术规范书所列的各项现行（国内、国外）标准。本技术规范书中未提及的内容均应满足或优于本技术规范书所列的国家标准、行业标准。有矛盾时，按较高标准执行。在此期间若颁布有要求更高、更新的标准、规范时，应按更高、更新的标准、规范执行。

1.1.6 设备标识牌增加了二维码识别，因二维码为后续添加，所以设备标识牌的右下角必须留出二维码的粘贴空间。

1.1.7 设备、阀门、样式、数量由买方提供，卖方在中标后由买方提供详细设备、阀门清单。样式以买方最后提出的要求为准。

1.1.8 设备、阀门及安全标识牌等的制作样式和制作规格符合最新版《CJJ/T 270-2017生活垃圾焚烧厂标识标志标准》、《工作场所职业病危害警示标识》（GBZ 158—2003）、《消防安全标志设置要求》（GB 15630—1995）、《河南城发环保能源有限公司标识牌策划》等文件进行设计，在签定合同之后，买方有权提出因规范标准和规定发生变化而产生的一些补充要求，所提出问题由双方共同商定，但卖方必须予以解决。

1.1.9 如果文件中的描述存在矛盾或不一致之处，由买方决定最终采用哪种描述。如果文件的技术部分和商务部分在供货范围的描述存在矛盾或不一致之处，由买方决定最终采用哪种描述。

1.1.10 本技术规范书未尽事宜由双方协商解决。

第2章 技术要求

2.1 标识牌制作要求

2.1.1 标识牌制作工艺：

2.1.1.1要求制作精美，标识牌表面平整、光滑，无毛刺；字体要求规范，间距得当；字体或图案居中，不能倾斜，最大倾斜处超过1mm,需要重新制作。

2.1.1.2 设备标牌如采用四角钻孔以铆钉固定，钻孔大小以铆枪为准，安装孔要求不影响标识牌美观，不影响标识牌上文字完整。

2.1.1.3 热机设备、阀门标识牌材质不低于304级不锈钢材质，厚度不小于1mm，工艺要求采用腐蚀刻字工艺，标识牌上边线及文字内嵌深度要求0.2mm，反光漆要求涂刷均匀。其中：渗滤液系统、化水系统阀门采用PVC材质，厚度不小于2mm，样式与热机阀门保持一致。

2.1.1.4 组合式安全标识牌：在机房、配电室、电子设备间等门口需要配置各类安全警示标识牌，按照买方要求应设计为组合式安全警示牌（将多个警示牌组合在一块牌上），组合式标识牌折边处理，卖方应根据买方提出的要求，设计出图样并经过买方审核同意后进行生产，安装所需其它附件（固定支架、铆钉等）由卖方提供（费用由卖方承担）。

2.1.1.5 临时悬挂式安全警示牌使用材料为2mm pvc板材，表面内容及相关图案电脑雕刻。安全标示牌上部两端打孔悬挂，并且右下角要有编号（如No：001）。卖方根据买方要求制作样品，经买方认可，方可批量生产，否则后果自负。

2.1.1.6部分设备标识牌需根据现场设备情况（圆柱形罐体、弧面设备等），应提前进行弯弧处理，以便现场安装。

2.1.2安全警示线工艺及材料技术要求：

2.1.2.1室内各种标识线应采用专用高强级耐磨磨砂地贴、设备碰头线采用美国3M高强级黑黄相间反光膜，室内无光地板采用专用地坪漆、荧光油漆配合涂刷，室外全部使用道路地坪标线漆。

2.1.2.2性能：

（1）具有反、夜（蓄）光线功能，提供高清晰度的标志。

（2）漆膜平滑，抗氧化、抗紫外线辐射，耐候性能优。

（3）耐酸耐碱、耐大气雾，耐温及耐水性能优异，使用寿命长达4年以上。

（4）附着力强，对各种表面均具有高附着力，不易脱落，不起皮，开裂。

（5）无毒，无放射性物质，对人体及环境无污染。

（6) 漆膜无需常温固化，单组份，冷施工，干燥快。

2.1.2.3技术指标：参考/B/TG51076-87标准。

2.1.2.4禁止阻塞线

（1) 在电源盘前、灭火器前、主通道口、孔洞盖板上以及其他禁止阻塞的区域，应在该区域制作禁止阻塞线安全警戒线。

（2) 禁止阻塞线的黄色（Y100）色条宽100mm，间隔100 mm，线条与主通道行进方向或与箱柜正面底线间的夹角为45°。

2.1.2.5安全警戒线

（1) 在汽轮机组、给水泵等主、辅设备周围或其他可能造成人员伤害、可能误碰设备威胁安全运行的区域，需设置安全警戒线。

（2) 安全警戒线为黄色（Y100），线宽100mm。安全警戒线与设备之间的距离一般为300mm-800mm，可根据现场调整。

2.1.2.6防止踏空线

（1) 在通道有落差处（如楼梯），需要设置防止踏空线。

（2) 防止踏空线为黄色（Y100）线条，线宽150 mm。

2.1.2.7防止碰头线

（1) 在人行通道上方高度不足1.8米的障碍物上，需要设置防止碰头线。

（2) 防止碰头线为黄色（Y100）条宽100mm，间隔100 mm。

2.2 标识牌制作样式要求

2.2.1设备标识牌根据不同类型，尺寸略有差别，制图标准如图1所示（暂定），具体待合同签订时确定：

（图1）

2.2.2 35kV区域设备、变压器、10kV电机及控制箱、10kV负荷开关、发电机出口PT 、控制箱、检修电源箱等电气设备标识牌，标识牌的规格：200mm×120mm，材质选择ABS双色板材，厚度不小于2mm。

2.2.3 380V PC、MCC段负荷开关、刀闸标识牌，标识牌的规格：100mm×60mm，材质选择ABS双色板材，厚度不小于2mm。

2.2.4、热机设备（含电机）、主机润滑油箱、焚烧炉油站等压力容器标识牌的规格：200mm×120mm，材质选择不低于304级不锈钢材质，厚度不小于1mm。

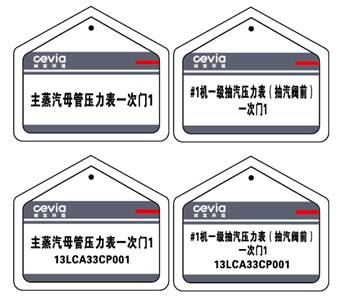

2.2.5 热机阀门标识牌的规格：75mm×45mm，材质选择不低于304级不锈钢材质，厚度不小于1mm，上部打孔用不锈钢扎丝或铜芯线悬挂安装，如图2所示。

（图2）

2.2.6 取样管、仪表管阀门标识牌规格：75mm×45mm，材质选择不低于304级不锈钢，厚度不小于1mm，上部打孔用不锈钢扎丝或铜芯线悬挂安装，如图3所示。

（图3）

2.2.7电气、热工盘柜标识根据现场盘柜实际尺寸情况进行制作。样式如图4所示。

（图4）

2.2.8 辅机设备转向标识牌制图标准及规格：100mm×30mm，采用不低于304级不锈钢材质，厚度不低于1mm。用3M胶粘贴在尾部风扇防护罩上或联轴器防护罩上。制图标准如图5所示：

（图5）

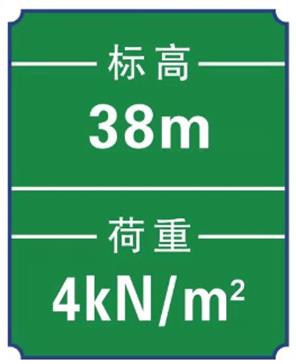

2.2.9平台标高荷重标识牌制作参数：尺寸460mm×370mm，主厂房的楼层地板标明荷重标识（kN/m2）。制作材料选用铝合金材质，字体采用绿底黑体白字，英文字母大写，字大小参照标识牌大小适当调整，文字（包括数字、字母）一律用制版形式凹刻在标牌上。平台标高荷重标识牌图例如图6所示：

（图6）

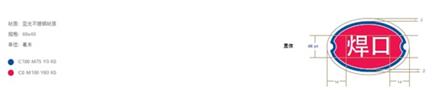

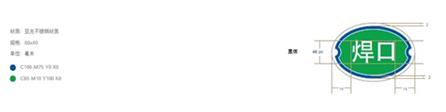

2.2.10所有高压蒸汽及给水管道的保温层铁皮上在焊口位置标注管道焊口标识，以便能准确判断泄露位置。如下所示：材质选用不锈钢材质，两端用铆钉铆在保温铁皮上，字体采用黑体白字，介质填充颜色为红色或绿色，字大小参照标识牌大小适当调整，文字（包括数字、字母）一律用制版形式凹刻在标牌上,尺寸：40mm×60mm,图例如图7、图8所示：

（图7）

（图8）

2.2.11 防火重点部位标识牌制作参数：尺寸460mm×370mm，材料选用铝合金材质，字体采用黑体红字，字大小参照标识牌大小适当调整，文字（包括数字、字母）一律用制版形式凹刻在标牌上。重点防火部位标识牌图例图9所示：

（图9）

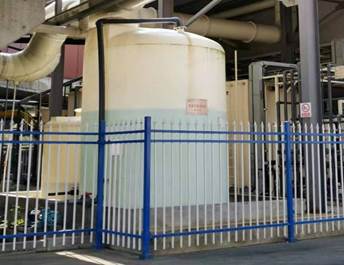

2.2.12脱酸塔、除盐水箱、氨水储罐、油罐、渣仓等大型容器，制作整体名称标识，尺寸460mm×370mm，材质选择不低于304级不锈钢材质，厚度不小于1mm，

安装于容器醒目位置，如例图10所示。

（图10）

2.2.14职业危害因素告知牌：

影响职业健康或可能产生职业病危害的场所、设备和岗位，应设置职业健康标识标志和岗位职业危害因素告知牌，尺寸：800mm×600mm，材质选用铝板UV印刷，四周折边20mm处理，带背板安装，告知卡右下角带二维码（对应告知卡内容）；如图11所示：

（图11）

2.2.15安全标识牌

根据2009版《火力发电厂安全配置配置标准》中关于安全标识牌中规定制作，大致制作要求如下:

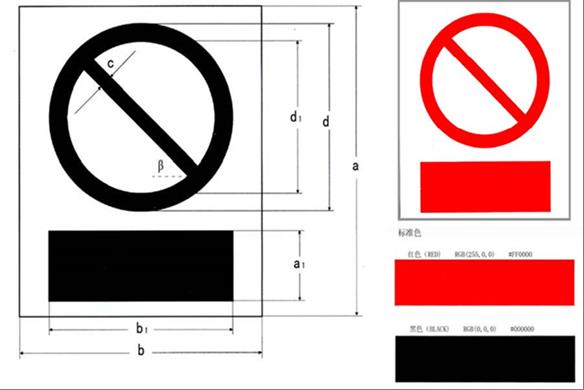

2.2.15.1禁止类标识牌

（1）图例

（2）制作规格和尺寸要求见下图和下表：

2.2.15.2警告类标识牌

（1）图例

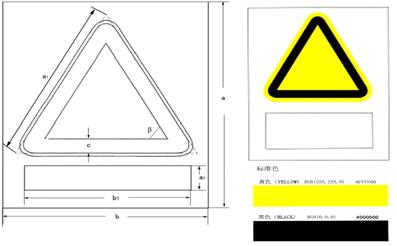

（2）制作规格和尺寸要求见下图和下表：

2.2.15.3指令类标识牌

（1）图例:

（2）制作规格和尺寸要求见下图和下表：

2.2.15.4提示类标识牌

（1）图例：

（2）制作规格和尺寸要求见下图和下表：

2.2.16管道介质流向

管道外径或保温层外径	a	b	c	d	e
≤100	40	60	30	100	60
101~200	60	90	45	100	80
201~300	80	120	60	150	100
301~500	100	150	75	150	120
＞500	120	180	90	200	150
